产品说明

一、概述

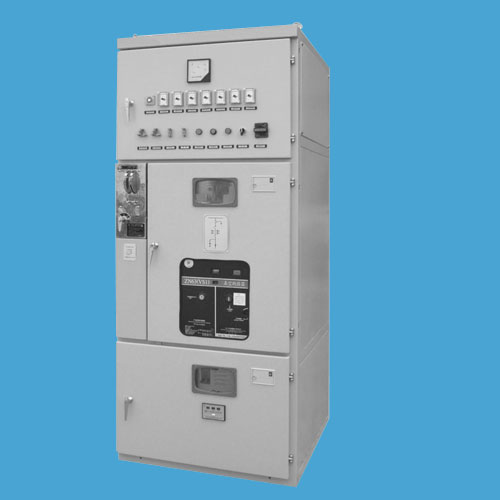

    XGN66-12箱型固定式金属封闭开关设备(简称开关柜)用于12KV及以下三项交流50Hz系统中作为接受与分配电能之用，符合国家标准GB3906《3-35KV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足标准IEC60298们KV以1.52KV以下交流金属封闭开关设备和控制设备的要求》。柜体采用角钢焊接而成。断路器室位于柜体中(下)部，安装、调试、维护方便。标准配装ZN63A (VS1-12)断路器，并设有压力释放通道，确保人身安全。采用新型可靠的旋转式隔离开关，可在主母线中点下安全进入断路器室检修，设有可靠功能齐全的强制性机械闭锁装置，简便达到“五防”要求，门上装有观察窗，可清楚观察到柜内原件地工作状态，操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用。

二、主要用途
    主要用于发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜织合应用于开闭所中。

三、正常使用条件
    1.海拔高度成1000m;(如有特殊要求可在订货时注明)
    2.环境温度:-25℃~+40℃ ;
    3旧相对温度平均值不超过95%;月相对温度平均值不超过90%;
    4.抗震能力:8度;
    5，无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。

四、符合标准
      ·IEC298·IEC265 ·IEC129
      ·IEC694·IEC420 ·EC56
      ·IEC529·IEC932 ·GB3804
      ·GB3906·GB11022
