产品说明

一、概述

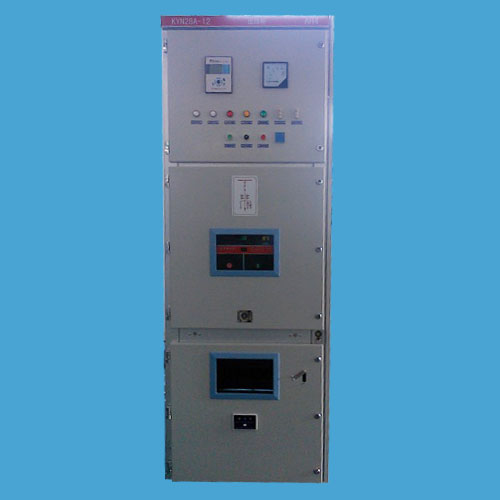

    KYN28-12(Z)(GZS1)型恺装抽出式交流金属封闭开关柜系额定电压3.6.12kV三相交流50Hz的户内成套配电装置。其外壳是由复铝锌钢板经机床加工多重折弯成形后用螺栓组装而成,其有很高的书L械强度,地保证了产况:的整齐和美观,柜门采用喷塑涂覆,具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。主开关可配置ABB公司生产的VD4型真空断路器,C3系列固定式负荷开关。同时也可配置多重国产系列真空断路器(如VS1, VH1, VK, ZN28),以取代国外同类产品,其整柜由仪表室,母线室,手车室和电缆组成。木开关柜能满足GB3906, DL404, IEC-298等标准的要求,并且具有防止误操作断路器、防比带负荷推拉手车、防止带电关合接地开关。

二、主要用途
    用于发电厂送电、电业系统和工矿企业变电所受电、配电,还可以用于频繁启动高压电动机等。

三、正常使用条件
    1海拔高度:不超过1000m,
    2.环境温度:上限+40℃,下限一10℃:
    3.相对温度:日平均值不大于95%,月平均位不大于90%;
    4.饱和蒸汽压:日平均值不大十2.2*10-3MPa,月平均值不大十1.8X 10-3MPa;
    5,地震烈度:不超过8度;
    6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

四、技术参数
    1.额定电压:kV3.6, 7.2,12
    2.额定电流:A630--3150
    3.额定短路开断电流:kV25, 31.5, 40, 50
    4.额定短路关合电流:kV63, 80, 100, 125
    5.额定动稳定电流:kA63, 80,100,125
6.额定热稳定电流:kA25, 31.5, 40, 50
7.额定热稳定时间:S4
8.防护等级:IP2X, IP3X, IP4X
9.操作方式:弹簧储能式
10.外形尺寸(宽X宽x高)mm: 800*1500*2300
